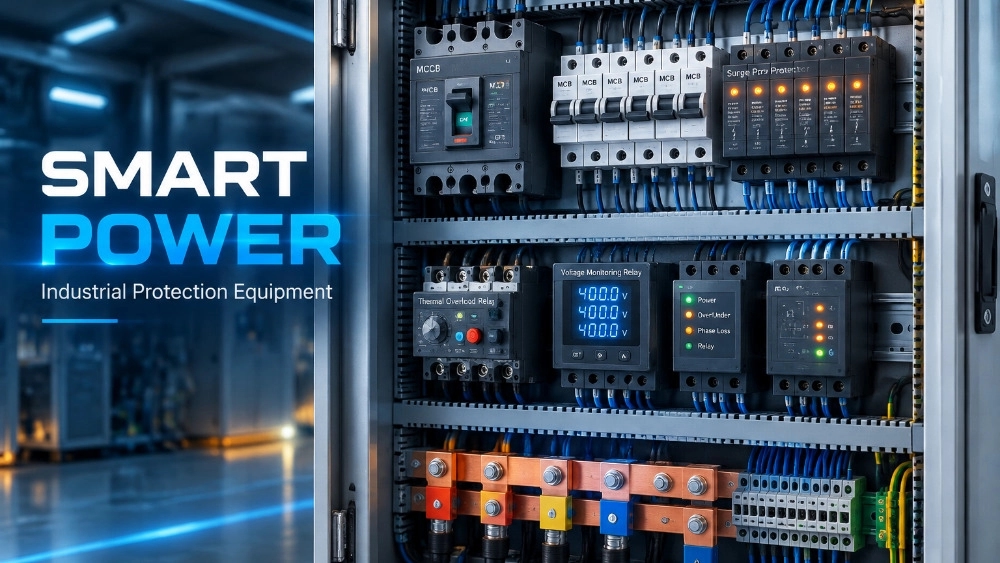

تأسیسات الکتریکی کارخانهها، کارگاهها، گلخانهها و مجموعههای صنعتی به دلیل وجود تجهیزات پرقدرت و حساس، نیازمند سیستمهای حفاظتی دقیق و استاندارد هستند. کوچکترین خطا در شبکه برق میتواند باعث آسیب به موتورهای الکتریکی، تابلوهای برق، PLC، تجهیزات اتوماسیون و ماشینآلات شود و حتی در شرایطی خطر آتشسوزی یا برقگرفتگی ایجاد کند. به همین دلیل استفاده صحیح از تجهیزات حفاظتی در برق صنعتی یکی از مهمترین بخشهای طراحی و اجرای تأسیسات برق صنعتی محسوب میشود.
انتخاب تجهیزات حفاظتی تنها به خرید یک کلید یا فیوز محدود نیست. نوع بار، توان مصرفی، سطح ولتاژ، جریان اتصال کوتاه، شرایط محیطی، نحوه توزیع برق و حساسیت تجهیزات باید پیش از انتخاب بررسی شود. طراحی اصولی این بخش باعث میشود هنگام بروز خطا، تنها قسمت معیوب از مدار خارج شود و سایر بخشهای مجموعه بدون وقفه به فعالیت خود ادامه دهند.
گروه فنی و مهندسی Smart Power با ارائه خدمات تخصصی در حوزه برق صنعتی، طراحی و اجرای سیستمهای الکتریکی، تابلو برق، حفاظت و اتوماسیون صنعتی میتواند در انتخاب و اجرای تجهیزات حفاظتی متناسب با نیاز پروژه به صنایع و مجموعههای تولیدی کمک کند.
تجهیزات حفاظتی در برق صنعتی چیست؟
منظور از تجهیزات حفاظتی در برق صنعتی، مجموعهای از قطعات و سیستمهایی است که برای شناسایی، محدود کردن یا قطع شرایط غیرعادی در شبکه برق مورد استفاده قرار میگیرند. اضافهجریان، اتصال کوتاه، اضافهولتاژ، افت ولتاژ، اضافهبار، خطای اتصال به زمین و نوسانات مختلف از جمله شرایطی هستند که میتوانند عملکرد یک سیستم صنعتی را مختل کنند.
در یک پروژه استاندارد، تجهیزات حفاظتی باید در بخشهای مختلف شبکه از ورودی برق تا تابلوهای توزیع، تابلوهای کنترل و مدارهای مصرفکننده در نظر گرفته شوند. هماهنگی بین این تجهیزات اهمیت زیادی دارد؛ زیرا اگر حفاظت به شکل نامناسب طراحی شود، ممکن است یک خطای کوچک باعث قطع برق بخش بزرگی از کارخانه شود.
چرا استفاده از تجهیزات حفاظتی در برق صنعتی اهمیت دارد؟
شبکههای برق صنعتی معمولاً دارای بارهای سنگین و تجهیزات گرانقیمت هستند. موتورهای سهفاز، کمپرسورها، پمپها، دستگاههای CNC، کورهها، تابلوهای کنترل و تجهیزات اتوماسیون در صورت دریافت جریان یا ولتاژ نامناسب ممکن است دچار آسیب شوند.
یکی از مهمترین مزایای استفاده از تجهیزات حفاظتی در برق صنعتی، کاهش احتمال خسارت به تجهیزات است. سیستم حفاظت میتواند در مدت کوتاهی شرایط غیرعادی را تشخیص دهد و مدار را از منبع تغذیه جدا کند.
از طرف دیگر، حفاظت مناسب نقش مهمی در ایمنی کارکنان دارد. خطای اتصال زمین، آسیب کابل یا خرابی عایق میتواند خطر برقگرفتگی ایجاد کند. استفاده صحیح از کلیدهای حفاظتی، سیستم ارت و تجهیزات تشخیص خطا میتواند احتمال بروز چنین حوادثی را کاهش دهد.
همچنین حفاظت مناسب باعث افزایش پایداری شبکه میشود. در یک کارخانه، توقف ناگهانی خط تولید میتواند هزینه قابل توجهی ایجاد کند. بنابراین طراحی سیستم حفاظتی باید با هدف افزایش ایمنی و کاهش خاموشیهای غیرضروری انجام شود.
مهمترین تجهیزات حفاظتی در برق صنعتی
تجهیزات مختلفی برای حفاظت شبکههای صنعتی استفاده میشوند و هرکدام وظیفه مشخصی دارند. انتخاب تجهیزات باید بر اساس مشخصات پروژه انجام شود.
فیوزها
فیوز یکی از سادهترین و قدیمیترین تجهیزات حفاظتی در برق صنعتی است. این تجهیز در صورت عبور جریان بیش از حد مجاز، مسیر جریان را قطع میکند.
فیوزها در مدارهای مختلف کاربرد دارند و میتوانند برای حفاظت کابلها، تجهیزات کنترلی و برخی مصرفکنندهها مورد استفاده قرار گیرند. یکی از مزیتهای فیوز، ساختار ساده و هزینه مناسب آن است؛ اما پس از عملکرد معمولاً باید تعویض شود.
کلید مینیاتوری یا MCB
کلید مینیاتوری در بسیاری از مدارهای توزیع و کنترلی استفاده میشود و قابلیت حفاظت در برابر اضافهجریان و اتصال کوتاه را دارد.
انتخاب MCB باید بر اساس جریان نامی، مشخصه قطع، ظرفیت قطع و نوع مصرفکننده انجام شود. استفاده از کلید نامتناسب میتواند باعث عملکرد زودهنگام یا حفاظت ناکافی مدار شود.
کلید اتوماتیک کامپکت یا MCCB
MCCB یکی از تجهیزات مهم در تابلوهای برق صنعتی است و برای جریانهای بالاتر نسبت به بسیاری از کلیدهای مینیاتوری استفاده میشود.
این کلیدها در ورودی تابلوها، مدارهای توزیع و خطوط تغذیه ماشینآلات کاربرد دارند. امکان تنظیم برخی پارامترهای حفاظتی در مدلهای مختلف MCCB، آنها را برای پروژههای صنعتی انعطافپذیرتر میکند.
کلید هوایی یا ACB
در پروژههایی که جریانهای بالا وجود دارد، کلیدهای هوایی یا ACB میتوانند به عنوان تجهیزات حفاظتی اصلی در تابلوهای فشار ضعیف مورد استفاده قرار گیرند.
ACB معمولاً در ورودی تابلوهای اصلی و سیستمهای توزیع برق با ظرفیت بالا به کار میرود و میتواند امکانات حفاظتی متعددی داشته باشد.
رله اضافهبار
موتورهای الکتریکی یکی از مهمترین مصرفکنندههای برق در صنایع هستند. اضافهبار طولانیمدت میتواند باعث افزایش دمای موتور و آسیب به سیمپیچها شود.
رله اضافهبار برای حفاظت موتور در برابر شرایط اضافهبار کاربرد دارد. انتخاب صحیح رله باید بر اساس جریان نامی موتور و مشخصات مدار انجام شود.
رله کنترل فاز
قطع یکی از فازها، جابهجایی فاز یا نامتعادل بودن فازها میتواند عملکرد موتورهای سهفاز را مختل کند. رله کنترل فاز برای تشخیص برخی از این شرایط مورد استفاده قرار میگیرد.
در خطوط تولیدی که موتورهای سهفاز نقش مهمی دارند، استفاده از تجهیزات کنترل فاز میتواند از بسیاری از آسیبهای ناشی از شرایط نامناسب شبکه جلوگیری کند.
محافظ اضافه و افت ولتاژ
برخی تجهیزات صنعتی نسبت به تغییرات ولتاژ حساس هستند. تجهیزات حفاظتی مرتبط با ولتاژ میتوانند شرایطی مانند افت یا افزایش ولتاژ را شناسایی کرده و در صورت عبور پارامترها از محدوده تعیینشده، فرمان قطع یا حفاظت صادر کنند.
رلههای حفاظتی
رلههای حفاظتی در شبکههای صنعتی پیچیدهتر نقش مهمی دارند. این تجهیزات پارامترهای الکتریکی را بررسی کرده و در صورت شناسایی خطا، فرمان لازم را به کلید قدرت ارسال میکنند.
رلههای حفاظتی میتوانند برای حفاظت در برابر اضافهجریان، اتصال زمین، خطاهای ولتاژی و شرایط دیگر مورد استفاده قرار گیرند.
حفاظت در برابر اتصال کوتاه
اتصال کوتاه یکی از خطرناکترین خطاهای الکتریکی در شبکههای صنعتی است. در این شرایط جریان بسیار زیادی ممکن است از مسیر خطا عبور کند و باعث آسیب به کابلها، تجهیزات و تابلو برق شود.
برای حفاظت در برابر اتصال کوتاه، باید ظرفیت قطع کلیدها و فیوزها با سطح جریان اتصال کوتاه احتمالی هماهنگ باشد. انتخاب کلیدی که ظرفیت قطع کافی نداشته باشد، نمیتواند حفاظت مناسبی ایجاد کند.
به همین دلیل محاسبه و بررسی شبکه پیش از انتخاب تجهیزات حفاظتی اهمیت زیادی دارد.
حفاظت در برابر اضافهبار
اضافهبار زمانی رخ میدهد که جریان مصرفی یک تجهیز یا مدار برای مدت مشخصی بیشتر از مقدار مجاز باشد. در موتورهای الکتریکی، اضافهبار میتواند باعث افزایش دما و کاهش عمر موتور شود.
رلههای اضافهبار و برخی کلیدهای حفاظتی میتوانند برای مدیریت این شرایط مورد استفاده قرار گیرند. تنظیم صحیح تجهیزات نیز اهمیت زیادی دارد؛ زیرا تنظیم بیش از حد حساس ممکن است باعث قطعهای غیرضروری شود و تنظیم بیش از حد بالا نیز حفاظت کافی ایجاد نمیکند.
نقش سیستم ارت در حفاظت برق صنعتی
سیستم ارت یکی از اجزای مهم ایمنی در تأسیسات برق صنعتی است. هدف اصلی ارت، ایجاد مسیر مناسب برای جریان خطا و کمک به عملکرد تجهیزات حفاظتی است.
در صورت ایجاد خطای اتصال بدنه، سیستم ارت مناسب میتواند شرایطی ایجاد کند که جریان خطا از مسیر پیشبینیشده عبور کرده و تجهیزات حفاظتی سریعتر عمل کنند.
طراحی سیستم ارت باید متناسب با نوع پروژه، ساختار شبکه، تجهیزات موجود و الزامات ایمنی انجام شود. اجرای نادرست ارت ممکن است باعث شود سیستم حفاظت در زمان مناسب عملکرد مطلوبی نداشته باشد.
حفاظت در برابر نوسانات برق
نوسانات ولتاژ یکی دیگر از مشکلات رایج در شبکههای صنعتی است. افزایش یا کاهش ولتاژ میتواند به تجهیزات الکترونیکی و برخی ماشینآلات آسیب وارد کند.
برای کاهش اثر نوسانات میتوان از تجهیزات حفاظتی و کنترلی مناسب استفاده کرد. انتخاب تجهیز مناسب به نوع مصرفکننده، حساسیت دستگاه، دامنه تغییرات ولتاژ و ساختار شبکه بستگی دارد.
در سیستمهایی که PLC، کنترلرها، تجهیزات اندازهگیری و تجهیزات الکترونیکی حساس وجود دارند، بررسی کیفیت توان اهمیت بیشتری پیدا میکند.
روش انتخاب تجهیزات حفاظتی در برق صنعتی
انتخاب تجهیزات حفاظتی باید بر اساس یک فرآیند مهندسی انجام شود. اولین مرحله، شناخت دقیق شبکه و مصرفکنندههاست.
۱. تعیین ولتاژ شبکه
در ابتدا باید سطح ولتاژ سیستم مشخص شود. تجهیزات مورد استفاده در شبکههای مختلف از نظر ساختار و مشخصات فنی متفاوت هستند.
۲. محاسبه جریان مصرفی
جریان نامی هر مدار یکی از مهمترین عوامل در انتخاب تجهیزات حفاظتی است. ظرفیت کلید، فیوز و کابل باید با جریان مورد انتظار هماهنگ باشد.
۳. بررسی جریان اتصال کوتاه
ظرفیت قطع تجهیزات حفاظتی باید با جریان اتصال کوتاه احتمالی در نقطه نصب تناسب داشته باشد. این موضوع بهخصوص در تابلوهای اصلی و شبکههای صنعتی اهمیت زیادی دارد.
۴. توجه به نوع بار
نوع بار نیز در انتخاب تجهیزات بسیار مهم است. موتورهای الکتریکی، بارهای مقاومتی، تجهیزات الکترونیکی و سیستمهای روشنایی رفتار متفاوتی در شبکه دارند.
برای مثال، موتور در لحظه راهاندازی ممکن است جریان بیشتری نسبت به جریان نامی خود مصرف کند. بنابراین انتخاب تجهیزات حفاظتی باید این شرایط را نیز در نظر بگیرد.
۵. بررسی شرایط محیطی
دمای محیط، گردوغبار، رطوبت، مواد شیمیایی و شرایط نصب میتوانند روی عملکرد تجهیزات تأثیر بگذارند. در کارخانهها و محیطهای صنعتی، انتخاب تجهیزات متناسب با شرایط محیطی اهمیت ویژهای دارد.
۶. هماهنگی حفاظتی
یکی از اصول مهم طراحی، هماهنگی یا Selectivity بین تجهیزات حفاظتی است. هدف این است که در صورت بروز خطا، نزدیکترین تجهیز حفاظتی به محل خطا عمل کند.
برای مثال اگر یک موتور دچار اتصال کوتاه شود، بهتر است حفاظت همان مدار عمل کند و برق کل کارخانه قطع نشود.
تفاوت تجهیزات حفاظتی در برق صنعتی و ساختمان
اگرچه اصول کلی حفاظت الکتریکی در ساختمان و صنعت مشابه است، اما شبکههای صنعتی معمولاً پیچیدگی و توان بسیار بیشتری دارند.
در کارخانه ممکن است چندین تابلو برق، موتورهای بزرگ، ترانسفورماتورها، ژنراتورها، خطوط تولید و تجهیزات اتوماسیون به صورت همزمان فعالیت کنند. بنابراین سیستم حفاظت باید به شکل سلسلهمراتبی و هماهنگ طراحی شود.
همچنین در صنعت، موضوعاتی مانند جریان اتصال کوتاه، هماهنگی حفاظتی، کیفیت توان، حفاظت موتور و حفاظت تجهیزات کنترلی اهمیت بیشتری پیدا میکنند.
اشتباهات رایج هنگام انتخاب تجهیزات حفاظتی
یکی از اشتباهات متداول، انتخاب تجهیزات تنها بر اساس جریان نامی است. در حالی که پارامترهایی مانند ظرفیت قطع، نوع بار، مشخصات شبکه و شرایط محیطی نیز باید بررسی شوند.
اشتباه دیگر، استفاده از تجهیزات حفاظتی بدون هماهنگی میان بخشهای مختلف شبکه است. اگر تنظیمات تجهیزات با یکدیگر هماهنگ نباشند، ممکن است هنگام وقوع خطا قسمت بزرگی از سیستم از مدار خارج شود.
همچنین انتخاب برند یا مدل صرفاً بر اساس قیمت پایین میتواند در بلندمدت هزینههای بیشتری ایجاد کند. کیفیت ساخت، قابلیت اطمینان، خدمات فنی و امکان تأمین قطعات نیز باید هنگام انتخاب در نظر گرفته شوند.
نقش Smart Power در اجرای سیستمهای حفاظتی
طراحی و اجرای صحیح تجهیزات حفاظتی در برق صنعتی نیازمند شناخت شبکه و تجربه عملی است. گروه فنی و مهندسی Smart Power با تمرکز بر خدمات برق صنعتی، میتواند در مراحل مختلف یک پروژه از بررسی نیازهای اولیه تا طراحی، انتخاب تجهیزات و اجرای سیستمهای الکتریکی در کنار مجموعههای صنعتی باشد.
این خدمات میتواند در پروژههایی مانند کارخانهها، کارگاهها، گلخانهها و مجموعههایی که به برق صنعتی و اتوماسیون نیاز دارند، اهمیت ویژهای داشته باشد.
یک سیستم حفاظتی مناسب باید متناسب با پروژه طراحی شود؛ بنابراین پیش از خرید تجهیزات، بررسی نقشهها، بارهای الکتریکی، ظرفیت شبکه و شرایط کاری ضروری است. استفاده از خدمات یک مجموعه فنی متخصص مانند گروه فنی و مهندسی Smart Power میتواند به کاهش خطاهای طراحی و انتخاب تجهیزات متناسب با نیاز پروژه کمک کند.
جمعبندی
تجهیزات حفاظتی در برق صنعتی بخش جداییناپذیر یک شبکه الکتریکی ایمن و پایدار هستند. فیوزها، کلیدهای MCB، MCCB و ACB، رلههای حفاظتی، رله اضافهبار، رله کنترل فاز، تجهیزات حفاظت ولتاژ و سیستم ارت هرکدام وظیفه مشخصی در حفاظت از شبکه و تجهیزات دارند.
انتخاب این تجهیزات باید بر اساس ولتاژ شبکه، جریان مصرفی، نوع بار، جریان اتصال کوتاه، شرایط محیطی و هماهنگی حفاظتی انجام شود. یک انتخاب اصولی علاوه بر افزایش ایمنی، میتواند از آسیب به تجهیزات گرانقیمت و توقف ناخواسته خطوط تولید جلوگیری کند.
اگر برای کارخانه، کارگاه یا پروژه صنعتی خود به طراحی و اجرای سیستم برق، تابلو برق، حفاظت یا اتوماسیون صنعتی نیاز دارید، گروه فنی و مهندسی Smart Power میتواند گزینهای تخصصی برای بررسی نیازهای پروژه و ارائه راهکارهای مهندسی باشد.
تجهیزاتی مانند فیوز، کلید MCB، کلید MCCB، کلید ACB، رله اضافهبار، رله کنترل فاز، رلههای حفاظتی و تجهیزات حفاظت در برابر نوسان ولتاژ از مهمترین تجهیزات حفاظتی هستند.
رله کنترل فاز میتواند برخی خطاهای مربوط به فازها مانند قطع فاز، جابهجایی فاز یا نامتعادلی فاز را تشخیص دهد و از تجهیزات سهفاز، بهخصوص موتورها، محافظت کند.
سیستم ارت مسیر مناسبی برای عبور جریان خطا فراهم میکند و در کنار تجهیزات حفاظتی، به کاهش خطر برقگرفتگی و آسیب به تجهیزات کمک میکند.
